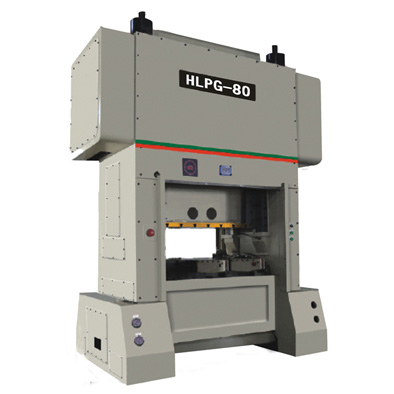

HLPG系列是馬達定轉子高速專用線,適合高速?zèng)_孔。沖床具高性、高強度鑄造之機身、頂座、導柱及臺面。
■ 為大幅降低沖床之振動,機身內完美動力平衡之機構,能確保長期使用下沖床及模具之壽命與精度。
■ 精密合金鋼曲軸承支撐,連結兩組寬中心距連桿,極適宜大尺寸模具之沖壓,可承受較大之偏心負荷。
■ 精心設計之導柱消除因頂座與滑塊不同熱變形所產生之導路間隙變化,并強化因曲軸旋轉產生之前后向負荷之抗力。
■ 機身八面耐摩擦、高硬度之軸承鋼導板,配合滑塊導路位之線性滾子軸承,能確保滑塊于高速上下往復運動之平穩、精確。
■ 液壓式滑塊調整固鎖裝置,于高速?zèng)_壓作業時,能有高精確之下死點 穩定性,使模具壽命與制品度之訴求得以實現。
■ 高精度、高速交換齒輪式送料機可提供各種不同之送距組合。
■ 高剛性、高強度鑄造之機身并經完全之應力消除,適合長期、高速、重負荷之精密沖壓作業。
■ 以特殊設計之合成材料,提供防震效率及機器安定性之最佳組合,使 用壽命周期長并具有優異之防油特性。(特殊附屬品)
項 目 | 規格 | HLPG-80 |
噸 數 | Ton | 80 |
行 程 | mm | 30 |
最大閉合工作高度 | mm | 360 |
每分鐘行程數 | s.p.m | 200~550 |
滑塊調整量 | mm | 50 |
上工作一尺寸 | mm | 1000x550 |
下工作一尺寸 | mm | 1100x700 |
主電動機 | kw.p | 22x4 |
沖床(長X寬X高) | mm | 3080x2565x1920 |
沖床重量 | Ton | 2.8 |
沖床精度 | | (JIS 1級) |
