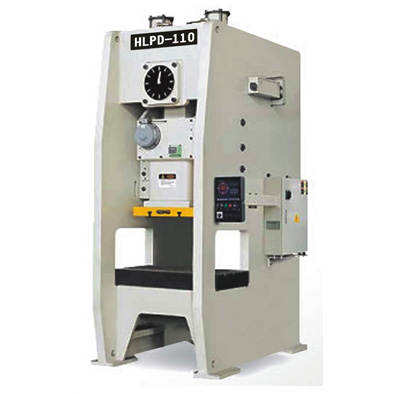

HLPD(半閉式高精密強力鋼架沖床)-廣泛應用于電子、通訊、計算機、家用電器、家具、交通工具(汽車,摩托車,自行車)、五金零部件等沖壓及成型。
■ 高剛性
1. 高剛性、高精密的構架,采用鋼板焊接,并經熱處理、消除床身內應力。
2. 結構件負荷均勻,剛性平衡。
■ 重心平衡
1. 傳動中心與機器整體的中心趨于一致,確保沖壓的精確、穩定。
2. 本機采用兩支滑塊平衡器,確保機器保持平衡運轉。
■ 操作可靠、安全
離合器/剎車器裝置高度靈敏,再加國際頂尖的雙聯電磁閥和過負荷保護裝置,確保沖床滑塊運轉及停止的精確性與安全性。
滑塊調整機械調整精密達0.1mm丆調整生產更具安全、快捷。
■ 穩定的高精密
曲軸、齒輪、齒輪軸等摩擦等部位均經硬化熱處理后再研磨加工,有極高的耐磨性和平衡性,性能穩定。
■ 加工自動化、省力化
可搭配任何的自動送料機構,進行自動化生產、降低成本,提高效率。
■ 環保
先進的設計理念,低噪音、低消耗、節省能源。
■ 高穩定性
由于采用半閉式結構,確保沖壓的穩定,不會由于長時間的沖壓產生C型開口,影響模具及沖壓精度。
項 目 | 規格 | HLPD-80 | HLPD-110 | HLPD-160 | HLPD-200 |
型 式 | | V | H | V | H | V | H | V | H |
噸 數 | Ton | | 80 | | 110 | | 160 | | 200 |
沖力發生位置 | mm | 4 | 2 | 6 | 3 | 6 | 3 | 6 | 3 |
行程 | mm | 150 | 70 | 180 | 80 | 200 | 90 | 200 | 100 |
最大閉合工作高度 | mm | 340 | 380 | 360 | 410 | 460 | 510 | 460 | 510 |
每分鐘行程數 | s.p.m | 35~80 | 80~120 | 30~60 | 60~90 | 20~50 | 40~70 | 20~50 | 50~70 |
滑塊調整量 | mm | 80 | 80 | 100 | 100 |
上工作壹尺寸 | mm | 560x420x70 | 650x470x80 | 700x550x90 | 850x630x90 |
下工作壹尺寸 | mm | 760x550x90 | 900x600x110 | 980x880x140 | 1140x820x160 |
主電動機 | kw.p | VS7.5x4 | VS11x4 | VS15x4 | VS18x4 |
滑塊調整機構 | HP | 電 動 |
使用空氣壓力 | kg/cm2 | 6 | 6 | 6 | 6 |
沖床(長X寬X高) | mm | 1300x1890x3000 | 1420x1985x3200 | 1600x2200x3500 | 1750x2500x3900 |
沖床重量 | Ton | 7.8 | 10.5 | 17.8 | 25.3 |
沖床精度 | | 一級 | 一級 | 一級 | 一級 |
模墊能力 | Ton | 3.6 | 6.3 | 10 | 14 |
模墊行程表 | mm | 70 | 80 | 80 | 100 |
模墊有效面積 | mm2 | 450x310 | 500x350 | 650x420 | 710x480 |
